ZJBENY- Fabricant de caixes de combinació solar primer



ZJBENY és un fabricant de confiança de components de protecció per a sistemes fotovoltaics a tot el món. Mitjançant el nostre enfocament en el disseny, la producció i la comercialització de la protecció solar de corrent continu, podem oferir solucions de protecció fotovoltaica de creació de marques.
En els últims anys, ZJBENY ha invertit recursos amb atenció en la investigació de productes relacionats amb els vehicles elèctrics, fabricant successivament altres tipus de productes, obtenint així una àmplia popularitat al mercat a tot el món.

Casa 123 L'última pàgina
Per què escollir-nos?
Single-In Microinverter BYM500

Rica experiència

La nostra experiència de treball en la indústria elèctrica des de fa més de 30 anys ens permet crear components solars de corrent continu que compleixen amb els últims estàndards de corrent continu. Amb l'herència de 30+ anys d'experiència en la recerca i producció de productes de protecció de corrent continu, ens dediquem contínuament al camp de la càrrega de vehicles elèctrics.

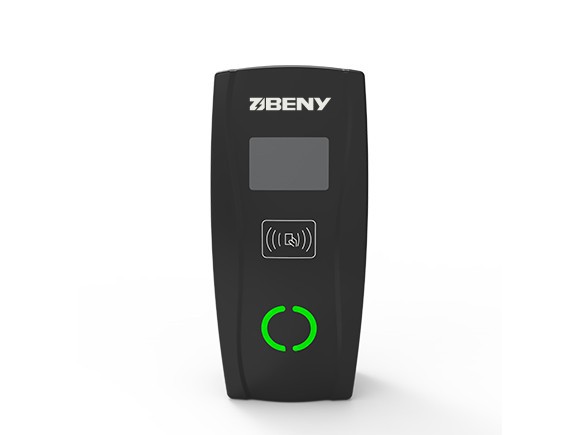

22kW Dual Socket EV Charger

Àmplia gamma de productes

ZJBENY ofereix una gamma completa de productes de protecció solar fotovoltaica i carregadors de vehicles elèctrics per a diferents sistemes de càrrega solar fotovoltaica, emmagatzematge d'energia de la bateria i sistemes de càrrega de vehicles elèctrics. Les nostres principals línies de productes: carregador EV, dispositiu d'apagat ràpid, microinversor, caixa de combinació fotovoltaica, interruptor aïllador de CC, interruptor de circuit de CC, portafusibles de CC, contactor de CC, components de CA, etc.

22KW SMART EV CHARGER WITH SOCKET

Mercat Ampli

ZJBENY ha invertit recursos amb atenció en la investigació de productes relacionats amb els vehicles elèctrics, fabricant successivament altres tipus de productes, obtenint així una àmplia popularitat al mercat a tot el món.

22KW SMART EV CHARGER WITH SOCKET

Servei líder

Completem de manera independent els processos de R+D, producció, màrqueting, vendes i suport tècnic. Satisfacem les vostres necessitats amb la nostra llarga garantia, assistència tècnica i altres serveis de valor afegit.

Breu introducció a Solar Combiner Box





Les caixes combinadores solars combinen l'energia entrant en una única alimentació principal, que després es distribueix a un inversor solar. Mitjançant reduccions de cable, es redueixen les despeses de mà d'obra i materials. La protecció contra sobreintensitat i sobretensió està integrada a les caixes de combinació solar per millorar la protecció i la fiabilitat de l'inversor.



Característiques de Solar Combiner Box

  • Sortida de matriu fotovoltaica d'una sola via, tensió màxima de circuit obert 1000V.

  • Entrada de matriu fotovoltaica multivia, corrent màxim de matriu d'entrada d'una via de 10A.

  • Matriu fotovoltaica d'una sola via per unir-se a la protecció de fusibles d'alta tensió, protecció contra atacs.

  • Dispositiu fotovoltaic de protecció especial contra llamps d'alta tensió.

  • Sortida de control d'interruptor especial fotovoltaic d'alta tensió.

  • Compleix amb els requisits d'instal·lació exterior, classe de protecció lp65.

ZJBENY Portable EV Charger



Tipus més comuns de caixes combinadores solars

  • Caixes combinades solars fusionades

  • Caixes de combinació solar precablejades

  • Caixes combinadores solars no fusionades

  • Caixes combinadores solars de doble fusió

  • Caixes de combinació solar amb interruptors automàtics

  • Caixes combinadores solars de múltiples cordes

2 Guns DC EV Charging Station BDC



Components de la caixa de combinació solar



Interruptor de circuit de caixa modelada de CC

Els interruptors de caixa modelats de CC es poden utilitzar per protegir els circuits dels sistemes de generació d'energia solar. El corrent nominal de l'interruptor de caixa modelat Tongou DC és d'entre 63 A i 630 A, que és adequat per a sistemes fotovoltaics de major potència.

Fusible de cadena fotovoltaica

El fusible de cadena fotovoltaica farà saltar el fusible en cas d'accident, evitant que el corrent invers continuï fluint i protegint els cables i altres equips de més danys.

Dispositiu de protecció contra sobretensions DC

Quan hi ha sobretensió transitòria a la línia protegida, el protector de sobretensió conduirà la sobretensió a terra per protegir l'equip posterior de la sobretensió.



Quatre consells de seguretat i manteniment per a la vostra caixa de combinació solar

Netegeu l'interior de la caixa del combinador

És important mantenir net l'interior de la caixa del combinador. La neteja es pot fer amb sabó i una tovallola suau humida, però si us plau, mantingueu la caixa del combinador seca amb una tovallola seca després de la neteja.

Comproveu el protector contra sobretensions

Comproveu si la finestra del protector contra sobretensions és verda. Si és vermell, vol dir que ha fallat i s'ha de substituir el mòdul.



Comproveu les connexions del cablejat intern

Si us plau, comproveu si la caixa del combinador ha deixat de funcionar. Utilitzeu guants aïllants i comproveu que els cables connectats no estiguin solts i deterioraments oxidatius a les zones exposades. La substitució de materials l'han de fer persones amb coneixements professionals d'electricitat.

Substituïu un fusible cremat

Després de cremar el fusible, no es pot tornar a utilitzar, només es pot substituir. Abans de substituir el fusible, assegureu-vos de prestar atenció a l'interruptor, desconnecteu-lo i comproveu-lo amb un multímetre abans de substituir el fusible.






Com triar la caixa de combinació solar
1. Funcions

La selecció de la vostra caixa combinadora solar pot, de vegades, dependre de la disponibilitat i el preu. Hi ha un parell de solucions comercials equipades amb una àmplia gamma de configuracions potencials per a instal·lacions residencials, estalviant la despesa i el temps addicionals relacionats amb alguna cosa personalitzada.

Ara, segons els components del vostre sistema, és possible que la caixa combinadora hagi de realitzar més que funcions bàsiques: combinar els fusibles i els circuits. No tots els fabricants tenen la caixa combinadora ideal per a cada situació. Vols simplicitat i flexibilitat? Suposem que teniu dos sistemes solars separats que s'enfronten a la mateixa caixa i després dispararan cap a controladors independents. Algunes caixes gestionen aquest problema en molt poc temps, i d'altres s'han d'adaptar.

Abans d'escollir un combinador, definiu l'inversor que s'utilitza. Amb tantes opcions disponibles, des d'inversors de cadena convencionals fins a menys transformadors amb MPPT, heu de reduir els combinadors que compleixen el codi.

2. Vigilància

Les tecnologies de monitorització sense fil s'acumulen dins de la caixa del combinador pels fabricants. Això garanteix el control de la tensió, el corrent i la temperatura a nivell de corda i panell. El monitoratge proporciona retroalimentació en temps real a l'hora d'assignar el camp, a més dels avantatges inherents durant la instal·lació. D'aquesta manera, qualsevol error o falla es notarà aviat.

Les caixes combinadores solars necessiten una mica de manteniment. El nivell de manteniment s'ha de determinar per la freqüència d'ús i el medi ambient. Sembla una gran idea examinar-les per detectar connexions soltes i fuites, però una caixa de combinació solar instal·lada correctament duraria tant com el vostre projecte.

A l'hora de seleccionar la caixa combinadora, la qualitat és potser el factor essencial a tenir en compte, concretament perquè és el primer equip connectat a la sortida del mòdul solar. Les caixes combinadores són bastant assequibles en comparació amb altres components diferents del projecte solar. Recordeu que una caixa defectuosa pot provocar una fallada inesperada amb fum i flames.

L'ús del fuet és una novetat. És un cable que es troba a l'extrem del connector solar. Els fabricants adjunten fuets que permeten a l'instal·lador connectar els cables de sortida mitjançant una connexió solar. El contractista ha de perforar forats o obtenir accessoris.

3.Seguretat

Assegureu-vos que tot el que seleccioneu compleixi els estàndards de codi de la vostra jurisdicció. Per al muntatge del sostre, segons la regla del 2011, tothom ha d'instal·lar un combinador de desconnexió a sis peus de la matriu. Pocs codis requereixen un tancament ràpid del sistema.

La falla d'arc és la descàrrega elèctrica d'alta potència entre els conductors que alliberen calor substancial. L'aïllament entre els cables es trenca

4. Necessitat

Algunes ubicacions poden connectar-ho tot sense un combinador, en funció dels materials utilitzats. L'arnès BLA o Big Lead Assembly, un calibre gruixut de filferro, pot gestionar el corrent de tensió d'arc sense un combinador.

Una caixa combinadora solar és innecessària per a projectes amb dues o tres cordes. En canvi, seria d'ajuda si connectés la cadena a l'inversor. Les caixes combinadores són perfectes per a grans projectes que tenen més de 4000 cordes. En aplicacions comercials s'utilitzen caixes de diferents mides per obtenir energia a partir de dissenys anormals d'edificis. Ajuden als planificadors del lloc a maximitzar l'energia alhora que redueixen les despeses de material per a projectes a escala de serveis públics.



Certificacions





Tenim la marca UL1741, certificació emesa per Underwriters Laboratories, la més important per a les proves d'interconnexió de sistemes als EUA. ZJBENY també té certificacions SAA, CB, CE, TUV, ISO, RoHS.

productcate-1-1



Contacta amb EUA

Si teniu qualsevol consulta sobre pressupost o cooperació, no dubteu a enviar-nos un correu electrònic a benyi@zjbeny.com o utilitzeu el següent formulari de consulta. El nostre representant de vendes es posarà en contacte amb vostè en un termini de 24 hores. Gràcies pel vostre interès en els nostres productes.

TEL: +86-577-57177008
FAX: +86-577-57177007
Adreça: Changjiang Rd, Wenzhou Daqiao Industry Park, Yueqing, Wenzhou, Zhejiang, Xina, 325603



Preguntes freqüents

P: On poseu una caixa de combinació solar?

R: Les caixes combinadores es col·loquen entre els inversors solars i els mòduls. Per tant, aquestes caixes també requereixen poc manteniment. Es recomana mantenir-los regularment per assegurar-se que no hi hagi fuites. D'aquesta manera, s'identificaran les connexions soltes abans que es produeixi una interrupció important.

P: Què és una caixa combinadora de 2 cordes?

R: La caixa combinadora Solar de 2 cordes precablejada està dissenyada per a fins a 2 cadenes d'entrada i 1 cadena de sortida que fusionen ambdues cadenes + i - amb fusibles de 15 A, un aïllador fotovoltaic de 40 Amp i un limitador de sobretensions de classe II.

P: Com puc triar una caixa combinadora?

A: Tensió màxima de circuit obert (Voc)
En primer lloc, hem de conèixer la tensió màxima de circuit obert (Voc) del disseny del vostre sistema solar, ja sigui 600 / 1000 / 1500 V CC. El Voc més comú al mercat ara és 1000V DC i també estem avançant cap a 1500V DC a Malàisia. Aquest Voc depèn totalment del disseny del sistema.
Corrent màxima de curtcircuit per cadena
Llavors, on podem trobar aquesta informació? Podem saber quin és el nostre corrent màxim de curtcircuit identificant el corrent de curtcircuit del mòdul solar individual que heu seleccionat i, a continuació, multiplicant-lo pel multiplicador màxim de corrent de curtcircuit. Cada país té el seu propi requisit específic per al multiplicador màxim de curtcircuits; pot ser 1,25 o 1,5 i etc.
Entrada i sortida
L'entrada aquí fa referència al nombre de cadenes solars que entren a l'SCB i la sortida es refereix al nombre de MPPT (Maximum Power Point Tracker) implicat. Podreu trobar la informació sobre el nombre de MPPT de l'inversor que utilitzeu al vostre sistema. Un cop confirmat això, sabrem la configuració que necessiteu per al vostre SCB.
Portafusibles Polaritat
També hem d'esbrinar al client si els agradaria tenir un portafusibles només amb polaritat positiva o amb polaritat positiva i negativa. Des del punt de vista de la protecció, animem als nostres clients a tenir un portafusibles tant en polaritat positiva com negativa perquè això donarà una major protecció a l'SCB al costat entrant. No obstant això, encara està bé tenir un portafusibles només amb polaritat positiva per complir el requisit estàndard local.
Funcions de monitoratge
El nostre SCB és capaç de controlar tant el voltatge com el corrent de cadena si aquests són necessaris mitjançant els nostres mòduls Solarcheck, que utilitza l'efecte Hall.

P: És necessària una caixa de combinació solar?

R: Si teniu més de 4 panells o cadenes de panells per combinar, us recomanem definitivament una caixa combinadora. També hi ha dos tipus de cablejat per a combinadors. El més comú és l'estàndard que fa anys que existeix on cada parell de cables de la caixa de connexió del panell està connectat a blocs de terminals.

P: Una caixa combinadora solar augmenta la tensió?

R: En sistemes solars fotovoltaics (PV) més grans, es connecten múltiples panells solars en sèrie en una cadena per augmentar la tensió abans d'anar a l'inversor. Diverses cadenes dels panells solars també es combinen en paral·lel per produir corrents de sortida més altes.

P: Per què és important la ubicació de les caixes combinadores?

R: La col·locació òptima pot ajudar a limitar la pèrdua d'energia i garantir un funcionament eficient. A més, la ubicació de la caixa combinadora pot afectar el cost del sistema, ja que una col·locació no òptima pot provocar un augment de la tensió i les pèrdues de potència.

P: Què hi ha dins d'una caixa combinadora?

R: Els components bàsics d'una caixa de combinació solar fotovoltaica inclouen fusibles de cadena fotovoltaica, disjuntors de caixa modelada de CC i dispositius de protecció contra sobretensions de CC. També hi ha altres equipaments addicionals, com ara dispositius de monitorització.

P: Quina diferència hi ha entre la caixa combinadora de CA i CC?

R: La caixa combinadora de CC pot realitzar múltiples entrades i múltiples sortides. L'entrada depèn del nombre de cadenes fotovoltaiques i panells fotovoltaics, i la sortida depèn del nombre d'inversors. La caixa combinadora de CA és una entrada i una sortida més. La funció de la caixa combinadora és recollir el corrent.

P: Què és la caixa combinadora de CA solar?

R: La caixa de combinació solar és un dispositiu fort que combina múltiples cadenes de panells solars de cèl·lules fotovoltaiques (PV). Culmina i porta la sortida fluïda de les cordes en un sol lloc, proporcionant un tancament perfecte i facilitant el seu funcionament. Les cadenes connectades poden ser AC o DC.

P: Quina és la funció de la caixa combinadora al sistema fotovoltaic?

R: La funció de la caixa combinadora és combinar la sortida de múltiples cadenes solars. La sortida de les entrades fusibles es fusiona en un únic cable que connecta la caixa amb l'inversor, i cada conductor de cadena aterra en un terminal de fusibles.

P: Com puc triar una caixa de combinació solar?

R: El combinador ideal sovint ve determinat per la seva facilitat de desplegament i instal·lació, així com pels maldecaps que elimina del projecte. Una caixa amb portafusibles precablejats i cues que surten pot ser una solució connectable que no requereix la instal·lació d'un electricista amb llicència.

P: Quin és l'ús de la caixa de combinació de CC?

R: En primer lloc, els combinadors de CC permeten el concepte "Central virtual": a les plantes d'energia solar muntades a terra, els inversors s'instal·len en una ubicació central, mentre que els combinadors de CC es distribueixen per la matriu de mòduls fotovoltaics.

P: L'aïllador és un interruptor principal?

R: Un interruptor d'aïllament és fonamental quan es treballa amb circuits elèctrics, ja que s'utilitzen per garantir que el circuit sigui segur i sense energia, la qual cosa permet fer treballs de manteniment. També anomenats interruptors principals, aquests dispositius separen el circuit de la font d'alimentació principal i dissipen qualsevol càrrega atrapada.

P: Quina diferència hi ha entre MCB i interruptor aïllador?

R: MCB és un disjuntor automàtic per a la protecció contra sobrecàrregues i curtcircuits, mentre que un aïllador és un dispositiu d'accionament manual per tal de tancar simplement el circuit. Normalment es connecten a la font d'alimentació principal per tal de trencar el circuit quan sigui necessari.
