Amb la millora contínua de la ciència i la tecnologia i el nivell econòmic, la vida i el treball de les persones no es poden separar de l'electricitat. La font d'alimentació segura i estable és cada cop més important per a les persones. Llavors, com assegurar-se que no hi haurà talls de llum?
Ha sorgit el sistema d'alimentació d'emergència de reserva. Pot garantir que quan falla la font d'alimentació principal, pot intervenir a l'instant i fer-se càrrec de la font d'alimentació. Entre ells, el seu equip clau-interruptor de transferència automàticacal esmentar.

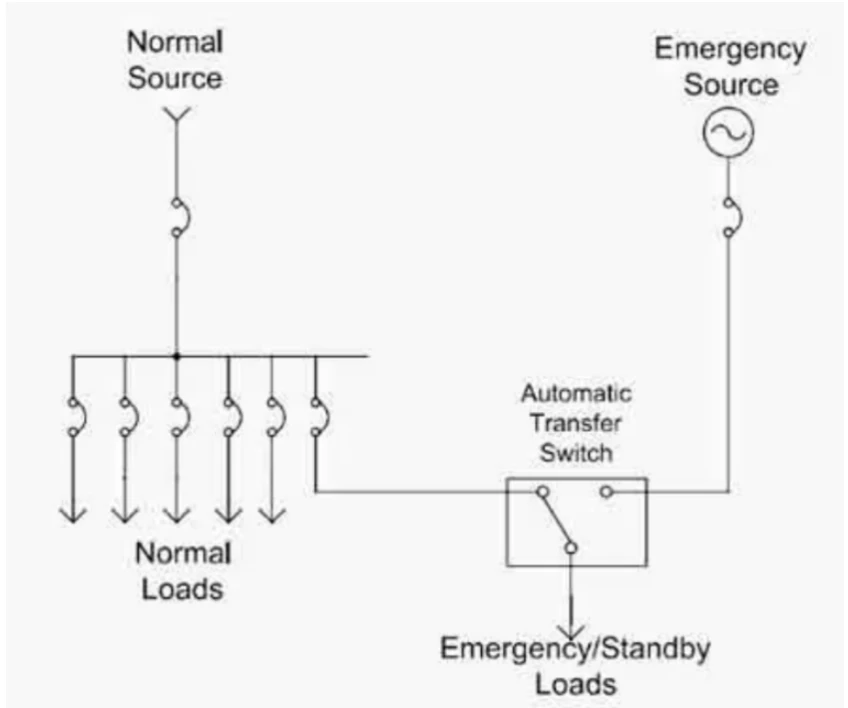

Principi de funcionament de l'interruptor de transferència automàtica:
L'interruptor de transferència automàtica pot canviar automàticament a la font d'alimentació de reserva quan l'alimentació principal no garanteix una font d'alimentació ininterrompuda.
El principi de funcionament bàsic de l'ATS (interruptor de transferència automàtica) es divideix en tres passos clau:
1. En primer lloc, la unitat de control sempre controlarà la tensió, la freqüència i altres paràmetres de la font d'alimentació principal.
2. Un cop detectat un tall de corrent, inestabilitat de tensió o anomalia de freqüència, el programa de commutació s'iniciarà immediatament.
3. A continuació, la unitat de commutació començarà a funcionar. Desconnectarà la font d'alimentació principal mitjançant contactes mecànics o interruptors electrònics i, a continuació, connectarà la font d'alimentació de seguretat.
Aquest procés de canvi és molt ràpid, normalment només de 100 mil·lisegons a uns quants segons per completar-se.
Per garantir la seguretat, l'interruptor ATS també està equipat amb múltiples mesures de protecció, com ara dispositius d'enclavament mecànic, que poden evitar que les fonts d'alimentació principal i de seguretat subministrin energia al mateix temps i provoquin curtcircuits. Alguns models també admeten la commutació de superposició de línia zero per escurçar encara més el temps de tall d'energia.
Composició de l'interruptor de transferència automàtica
L'interruptor ATS consta principalment de quatre parts:
1. Unitat de control, encarregada del seguiment i emissió d'instruccions.
2. Unitat de commutació, realitzant operacions específiques,
3. La unitat d'alimentació es connecta a la font d'alimentació de reserva,
4. La unitat de càrrega es connecta a l'equip que necessita protecció.
Classificació de l'interruptor de transferència automàtica:
En ús real, l'interruptor ATS té tres modes de treball comuns:
1. Mode d'auto-inversió i auto-pagament: el més comú és el mode d'auto-inversió i auto-pagament, que es tornarà automàticament després de restablir l'alimentació principal.
2. Mode d'auto-inversió i no-auto-pagament: cal operar manualment per tornar a la font d'alimentació principal,
3. Mode paral·lel: la font d'alimentació principal i la font d'alimentació de reserva es poden alimentar al mateix temps.
Segons els diferents mètodes de commutació, els interruptors ATS es divideixen principalment en dos tipus:
1. Nivell PC. Utilitza contactes mecànics amb una velocitat de commutació entre 100 ms i 3 segons, adequat per a motors industrials i sistemes d'il·luminació.
2. El nivell CB integra interruptors automàtics, amb una velocitat de commutació una mica més lenta, però més segur, adequat per a edificis comercials normals. Aquest tipus d'equips s'utilitza àmpliament en llocs amb requisits d'alimentació extremadament elevats, com ara hospitals, quiròfans, centres de dades i sistemes financers. Si s'utilitza amb una font d'alimentació ininterrompuda, fins i tot pot aconseguir una commutació d'interrupció zero-.
Escenaris d'aplicació d'interruptors de transferència automàtica
Instal·lacions d'energia crítiques: com ara hospitals, centres de dades i línies de producció industrial. En aquests llocs, els talls d'energia poden comportar conseqüències greus, com ara temps d'inactivitat d'equips mèdics, pèrdua de dades o interrupcions de la producció. L'ATS pot canviar ràpidament a l'alimentació de reserva quan l'alimentació principal no garanteix el funcionament continu dels equips crítics.
Infraestructura: com ara instal·lacions de transport com aeroports, estacions de ferrocarril i estacions de metro, així com estacions base de comunicacions. La font d'alimentació d'aquestes instal·lacions és fonamental per a la seguretat operativa, i ATS pot garantir el seu funcionament normal quan falla l'alimentació principal.
Zones comercials i residencials: com ara centres comercials, edificis d'oficines i zones residencials. En aquests llocs, els talls de llum poden afectar les activitats comercials i la vida dels residents. ATS assegura la continuïtat del subministrament elèctric i garanteix el funcionament normal.
En resum:
L'aparell de transferència automàtica s'utilitza principalment en sistemes d'alimentació d'emergència, que canvia automàticament el circuit de càrrega d'una font d'alimentació a una altra (de reserva) per garantir un funcionament continu i fiable de càrregues importants. Per tant, s'utilitza sovint en llocs de consum d'energia importants i la seva fiabilitat del producte és especialment important. Un cop fallada la conversió, pot provocar un dels dos perills següents: curtcircuit entre fonts d'alimentació o fallada d'alimentació de càrregues importants (fins i tot curts talls d'alimentació), les conseqüències són greus, que no només comportaran pèrdues econòmiques (suspensió de la producció, paràlisi financera), sinó que també poden provocar problemes socials (la vida i la seguretat estan en risc). Per tant, els països industrialment desenvolupats han enumerat la producció i l'ús d'aparells elèctrics d'interruptor de transferència automàtica
